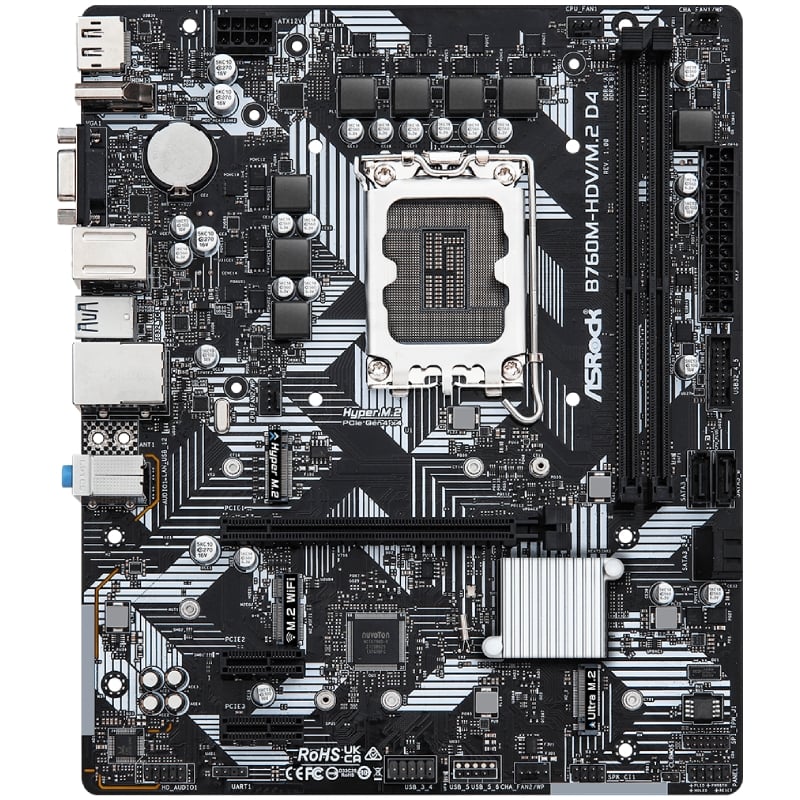

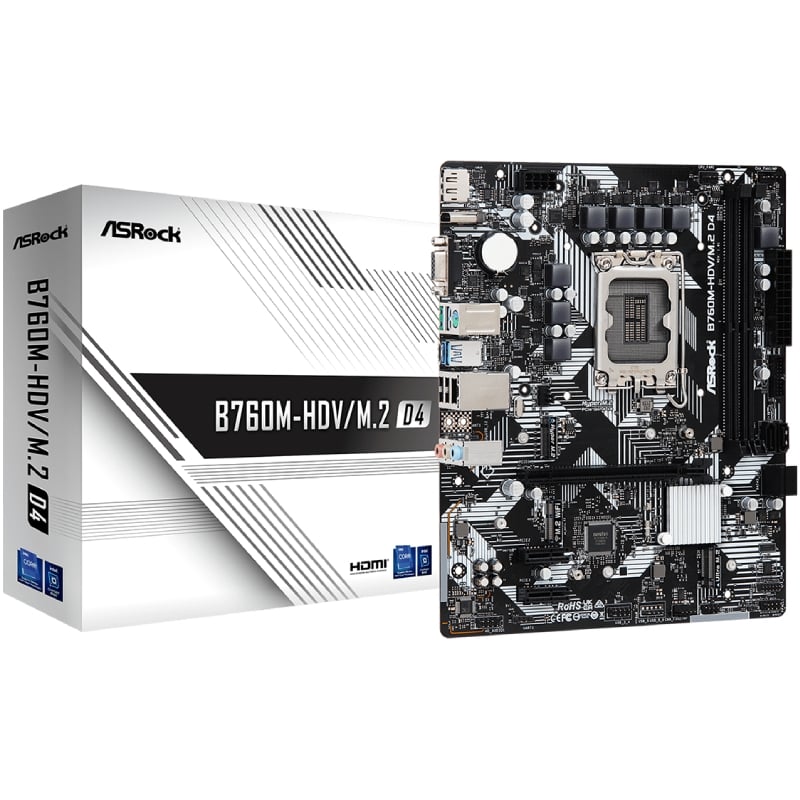

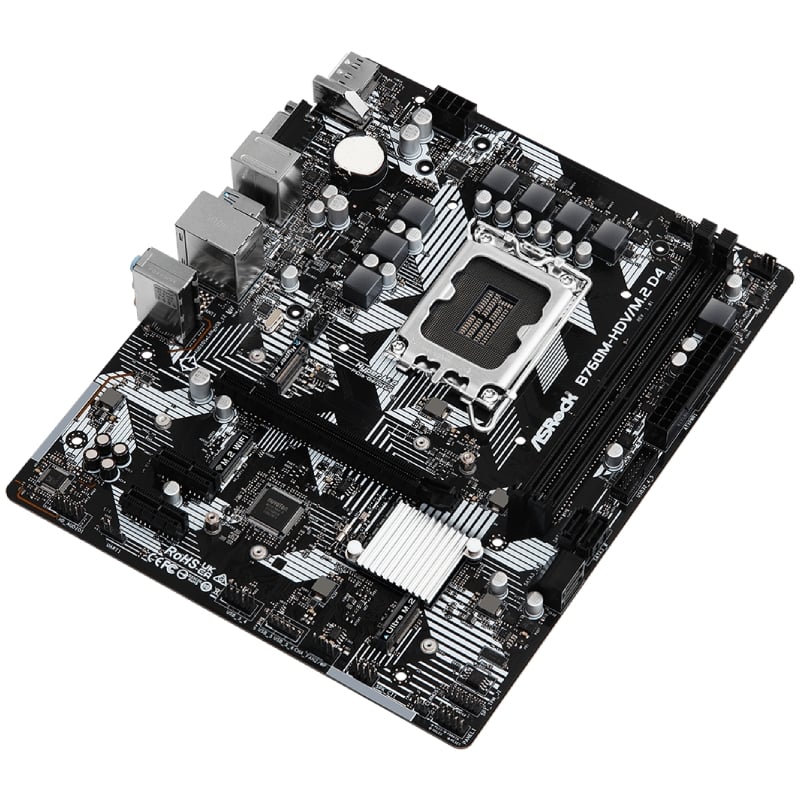

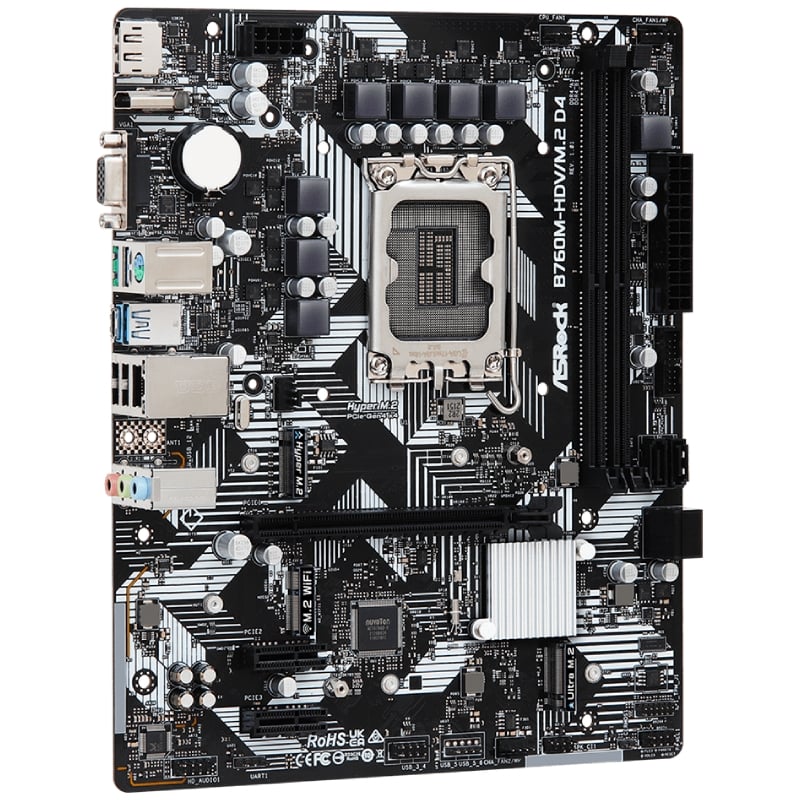

Placa Base Asrock B760M-HDV M2 D4 Socket 1700/ DDR4/ PCIe 4.0/ Micro ATX

B760M-HDV/M.2 D4

Compatible con procesadores Intel® Core™ de 14.ª ^,^13.ª y ^12.ª generación ⁽ LGA1700 )
Fase de potencia 5+1+1
2 ranuras DIMM DDR4.
Compatible con doble canal, hasta 5333+ (OC).
1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 Key E para WiFi
Opciones de salida de gráficos: HDMI, DisplayPort, D-Sub
Códec de audio HD Realtek ALC887/897 de 7.1 canales
4 SATA3, 1 Hyper M.2 (PCIe Gen4x4),
1 Ultra M.2 (PCIe Gen3x4 y SATA)
1 puerto USB 3.2 Gen1 Tipo-C (trasero),
5 puertos USB 3.2 Gen1 Tipo-A (3 traseros, 2 delanteros),
5 puertos USB 2.0 (2 traseros, 3 delanteros)
LAN Realtek 1G
Compatible con el instalador automático de controladores de ASRock

Diseño de fase de potencia 5+1+1

Cuenta con componentes robustos y una entrega de energía totalmente fluida a la CPU, lo que ofrece un rendimiento mejorado para los jugadores.

Solución M.2 de alta velocidad (PCIe Gen4 x4)

Compatible con unidades SSD M.2 PCI Express 4.0, ofrece el doble de velocidad que la generación anterior de tercera generación, proporcionando una experiencia de transferencia de datos ultrarrápida.

M.2 (CLAVE E) Para WiFi

Además del puerto LAN integrado, los usuarios también pueden optar por conexiones inalámbricas mediante la ranura M.2 (Key E).

*El módulo Wi-Fi no está incluido.

3 salidas gráficas

¡Incluye los tres tipos de conectores más utilizados! Viene con un conector combinado D-Sub + DisplayPort + HDMI.

*Solo compatible con procesadores con gráficos integrados. Consulta la lista de compatibilidad de CPU en la página web de cada placa base.

Instalador de controladores automáticos

No se necesita unidad de disco ni CD de soporte. ASRock preinstala el controlador LAN, por lo que cuando el sistema se conecta a internet por primera vez, aparecerá una aplicación emergente de ADI.

Los usuarios pueden instalar todos los controladores y el software necesarios con un solo clic, lo que simplifica enormemente el proceso de configuración.

Especificaciones

Procesador y chipset

Socket: LGA1700

Procesadores compatibles: Intel Core de 12.ª, 13.ª y 14.ª generación

Tecnologías compatibles: Intel Hybrid Technology, Intel Turbo Boost Max 3.0, Intel Thermal Velocity Boost e Intel Adaptive Boost Technology

Chipset: Intel B760

Fases de alimentación: 5+1+1

Memoria

Tipo de memoria: DDR4

Ranuras de memoria: 2 x DIMM DDR4

Configuración de memoria: Doble canal

Tipo de memoria compatible: DDR4 sin ECC y sin búfer

Compatibilidad adicional: Módulos ECC UDIMM funcionando en modo no ECC

Memoria máxima soportada: 64 GB

Perfil de memoria: Compatible con Intel Extreme Memory Profile XMP 2.0

Velocidad con 1 módulo por canal y Single Rank: Hasta DDR4-5333+ mediante overclocking y DDR4-3200 de forma nativa

Velocidad con 1 módulo por canal y Dual Rank: Hasta DDR4-4400+ mediante overclocking y DDR4-3200 de forma nativa

Gráficos

Arquitectura gráfica compatible: Intel Xe de 12.ª generación

HDMI: HDMI 2.1 TMDS compatible con HDCP 2.3

Resolución máxima HDMI: Hasta 4K a 60 Hz

DisplayPort: DisplayPort 1.4 con DSC y HDCP 2.3

Resolución máxima DisplayPort: Hasta 8K a 60 Hz o 5K a 120 Hz

D-Sub: Resolución máxima Full HD 1920 x 1080 a 60 Hz

Compatibilidad de vídeo: Las salidas de vídeo requieren un procesador con gráfica integrada

Audio

Audio: HD de 7.1 canales

Códec de audio: Realtek ALC887/897

Red

Ethernet: Gigabit Ethernet 10/100/1000 Mbps

Controlador de red: Realtek 8111H

Expansión

Ranura principal: 1 x PCIe 4.0 x16 compatible con modo x16

Ranuras adicionales: 2 x PCIe 3.0 x1

Ranura inalámbrica: 1 x M.2 Key E compatible con módulos Wi-Fi y Bluetooth PCIe tipo 2230

Almacenamiento

Ranura Hyper M.2: 1 x M.2 Key M compatible con unidades 2260 y 2280 PCIe 4.0 x4 de hasta 64 Gbps

Ranura Ultra M.2: 1 x M.2 Key M compatible con unidades 2260 y 2280 PCIe 3.0 x4 de hasta 32 Gbps y SATA 6 Gbps

Conectores SATA: 4 x SATA 6 Gbps

Intel VMD: Compatible

Arranque NVMe: Compatible

Nota sobre almacenamiento: Si la ranura M2_2 utiliza una unidad M.2 SATA, el conector SATA3_3 queda deshabilitado

RAID

Modos RAID compatibles: RAID 0, RAID 1, RAID 5 y RAID 10 para unidades SATA

Conectores internos

TPM: 1 x cabecera SPI TPM

Intrusión de chasis y altavoz: 1 x cabecera

Ventilador de CPU: 1 x conector de 4 pines, hasta 1 A y 12 W

Ventilador de CPU o bomba de agua: 1 x conector de 4 pines con control inteligente de velocidad, hasta 2 A y 24 W

Ventiladores de chasis o bomba de agua: 2 x conectores de 4 pines con control inteligente de velocidad, hasta 2 A y 24 W por conector

Detección de ventilador: Compatible con ventiladores de 3 y 4 pines

Alimentación principal: 1 x conector ATX de 24 pines

Alimentación de CPU: 1 x conector de 12 V y 8 pines

Audio frontal: 1 x conector

USB 2.0 interno: 2 x cabeceras compatibles con 3 puertos USB 2.0

USB 3.2 Gen 1 interno: 1 x cabecera compatible con 2 puertos USB 3.2 Gen 1

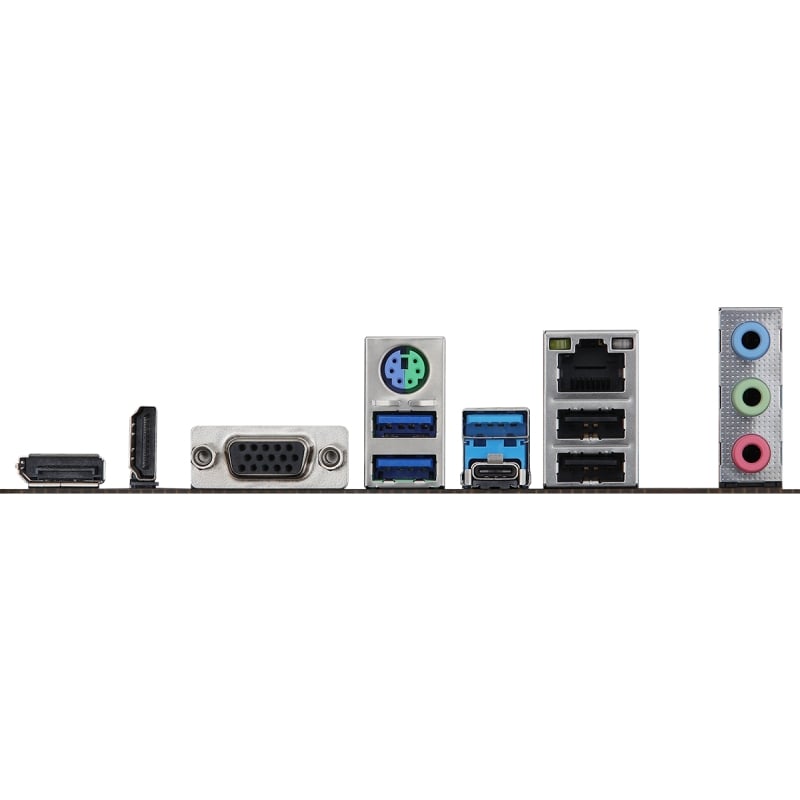

Conectividad trasera

Puertos:

1 x PS/2 para teclado o ratón

1 x D-Sub

1 x HDMI

1 x DisplayPort 1.4

1 x USB-C 3.2 Gen 1

3 x USB 3.2 Gen 1 tipo A

2 x USB 2.0 tipo A

1 x Ethernet RJ-45

1 x entrada de línea

1 x salida de altavoz frontal

1 x entrada de micrófono

Puntos de montaje para antena: 2

BIOS y software

BIOS: AMI UEFI de 128 MB con interfaz gráfica

Funciones UEFI: ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites, ASRock Instant Flash, ASRock Easy RAID Installer e instalador automático de controladores ASRock

Software: ASRock Motherboard Utility A-Tuning

Sistema operativo

Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits

Diseño y características físicas

Factor de forma: Micro ATX

Dimensiones: 24.4 x 20.1 cm

Contenido incluido

Contenido: 1 x manual de usuario, 1 x protector de E/S, 2 x cables de datos SATA y 3 x tornillos para ranuras M.2

- Fabricante de procesador: Intel
- Socket de procesador: LGA 1700
- Procesador compatible: Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9
- Máx.número de procesador SMP: 1
- tipos de memoria compatibles: DDR4-SDRAM
- Número de ranuras de memoria: 2
- Tipo de ranuras de memoria: DIMM
- Memoria interna máxima: 64 GB
- Canales de memoria: Doble canal
- Velocidades de reloj de memoria soportadas: 3200,4400,5333 MHz
- No ECC: Si
- Memoria sin buffer: Si
- Ethernet: Si
- Tipo de interfaz ethernet: Gigabit Ethernet
- Controlador LAN: Realtek RTL8111H
- Wifi: No
- USB 2.0, conectores: 3
- Conectores USB 3.2 Gen 1 (3.1 Gen 1): 2
- Número de conectores SATA III: 4
- Conector de potencia ATX (24 pines): Si
- Conector de ventilador CPU: Si
- Conector de panel delantero: Si
- Conector de energía EPS (8-pin): Si
- Conector TPM: Si
- Conector de instrusión a chasis: Si
- Entrada de línea: Si
- USB 2.0: 2
- USB 3.2 Gen 1 (3.1 Gen 1): 3
- USB 3.2 Gen 1 (3.1 Gen 1) Tipo C: 1
- Puerto de ratón PS/2: 1
- Pertos Ethernet LAN (RJ-45): 1
- Puertos VGA (D-Sub): 1
- Puertos HDMI: 1
- DisplayPort: 1
- Versión de DisplayPort: 1.4
- Entrada de Micrófono: Si
- Compatibilidad con RAID: Si
- Interfaces de disco de almacenamiento soportados: M.2, SATA III
- Niveles RAID: 0, 1, 5, 10
- Ranuras PCI Express x16 (Gen 4.x): 1
- Número de ranuras M.2 (M): 1
- PCI Express x1 (Gen 3.x) ranuras: 2
- Tipos de BIOS: UEFI AMI
- BIOS, tamaño de memoria: 128 MB/s
- Soporte para proceso paralelo: No compatible
- HDCP: Si
- Familia del chipset: Intel
- Chipset: Intel B760
- Factor de forma: Micro ATX
- Canales de salida de audio: 7.1 canales
- Chip de sonido: Realtek ALC897
- Componente para: PC
- Sistema operativo Windows soportado: Windows 10 Education x64, Windows 11 x64
- Certificación: - FCC, CE- ErP/EuP ready (ErP/EuP ready power supply is required)
- Ancho: 244 mm
- Profundidad: 201 mm
- Cables incluidos: SATA
